闪光灯小百科3

作者:浦时 | 来源:中国摄影家协会网 | 发布时间:2013-1-17

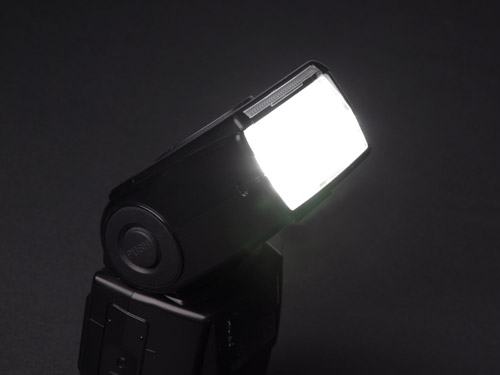

    要令闪光灯闪光,其实要用上1000V 或以上的电压。哪为何4 颗AA 电池也可以推动一支闪光灯?


    闪光灯之所以能够发光,是将闪光管内的氙气(Xenon) 以高压电电击,令氙气原子离子化(ionize),从而产生强光,原理和光管接近,只是光管是不断的供电,而闪光灯供电只是一瞬间。

    闪光灯的内部可分成多个部份,包括变压器(Transistor)、振频器(Oscillator)、电容(Capacitor) 及闪光管(Flashtube) 。要将6V 的直流电变成1000V,要通过两次升压过程。变压器内由两组电线圈组成,以振频器令电线圈振荡,变成电磁铁的感生电原理,在交换过程将电压提升至高达300V 的交流电。以下就是过程:

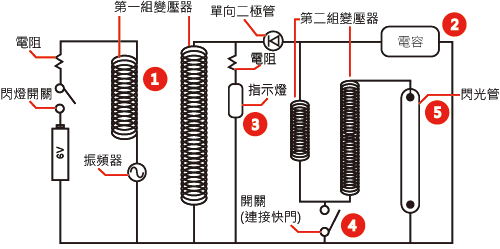

闪光灯内部的分布简图
  1.     接通电源后,振频器配合第一组线圈,与第二组线圈产生感生电流,由于第二组线圈比第一组大,会产生升电压(Voltage) 降电流(current) 作用,令电压由6V 升压至300V 的交流电。在升压过程中,会听到高频声响。
  2.     第二组线圈的交流电会通过一个单向二极管,将电流由交流电变回直流电,储藏在电容内,即进行充电。
  3.     电容与一个颗带电阻的指示灯连接,尤如一个自动开关,当灯全亮时,就会中断充电过程。
  4.     当闪光灯连接相机,快门打开时,亦即同时合上闪光灯回路,接通电容后,电流会通过第二个升压器,将300V 电流再升压至1000V 或以上。
  5.     在超高电压下,大量电子冲击闪光管内的氙气,令绝缘的氙气进入电离状态,转化成光能,形成一次闪光。

    这是最基本的闪光过程,如果是带自动测光元件的闪光灯,在闪光过程中会同时测光,当光度足够时就将放电回路截断,减少电容内电力的无谓损耗。此时电池再供电,因为电容有余下的电力,不用由零开始充电,可令电池寿命延长。
